Een Slim-Jim voor 4 meter van lintlijn van PA0FRI (M0UKD)

 Jaap PA7DA

Medio februari 2023 zijn ondergetekende en xyl gaan verhuizen van een eengezinswoning naar een appartement. Dus van acceptabele ruimte voor antennes naar weinig plek voor antennes, maar wel een uitdaging. Vooral omdat de kinderen het huis verlieten en beiden graag van een woning met trappen naar een gelijkvloerse woning wilden, maakte we de keuze naar een appartement in de bovenste verdieping, om juist rekening te houden met verticale antennes. En dit lukte ons!

Met dank aan Fred PA7FB nam ik de door Krijn PD9KS gereviseerde V2000 voor 6 mtr, 2 mtr en 70 cm over en met de korte afstand naar de shack met RG58 aangesloten. Omdat ik meer op 4 meter actief wil zijn werd er gezocht naar een acceptabele oplossing, want een stevige mast, rotor en een flinke Yagi zit er niet in. Omdat in onze vorige woning gezegend was met een GPA30 van Fritzel, bleek deze niet alleen goed op 20, 15 en 10 mtr te werken, maar resoneerde dit geval ook op 2 mtr en na wat meetwerk met de antenne-analyzer ook op 4 meter. Mijn oplossing lag dus weer bij een verticale antenne. Wat wel, onder protest van mijn xyl, meeging met de verhuizing was heel veel 450Ω lintlijn en een glasvezel mastje dat vorig jaar tijdens een activiteit was gebroken op ongeveer 5 mtr hoogte.

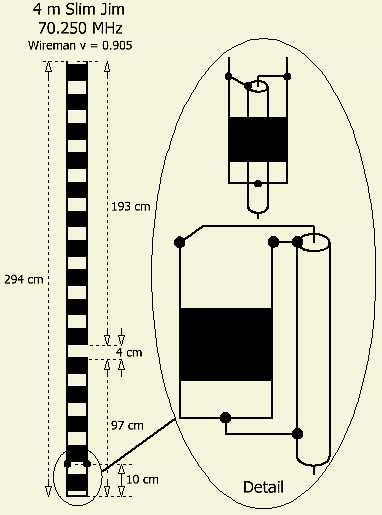

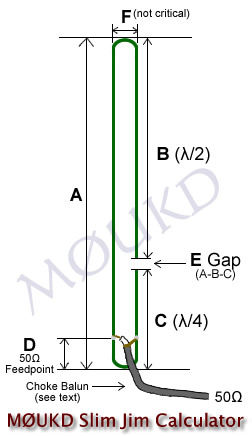

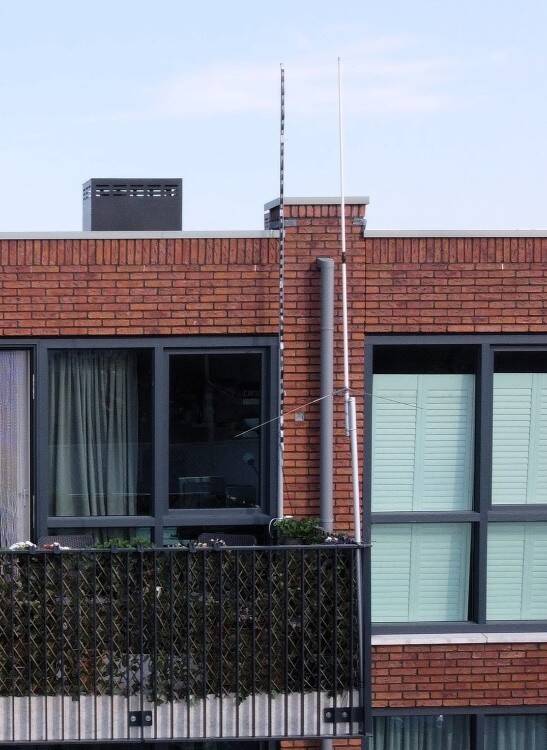

Met dit materiaal zijn we aan het werk gegaan. Eerst weer de lengt berekend op de MoUKD Slim-Jim/Jpole calculator. De V (Velocity Factor) van de Lintlijninstellen op 0.0905 en verder is eigenlijk de breedte van de Lintlijn te verwaarlozen. In de calculator van M0UKD moet je wel de frequentie die je veel gaat gebruiken instellen, waarna keurig netjes de juiste afstanden worden weergegeven. Frits PA0FRI ging uit van het FM-deel op 70,450 MHz, terwijl bij mij het CW, Baken, SSB en Digi Modes deel belangrijker is. Dus ingesteld op 70,160 MHz. In mijn situatie kwam dit uit op 294,5 cm, maar 295 cm is ook goed. Verder werd het geheel volgens de aanwijzingen van Frits PA0FRI geknipt (iets afwijkend van M0UKD), onder en boven met elkaar verbonden. Een stukje RG58 met BNC-connector aangesloten. Let wel deze antenne is vergelijkbaar met een EndFed. Met behulp van Krijn PD9KS, vanwege de wind, met duct-tape aan het glasvezel-mastje getapet en aan balkon leuning vastgezet.

SWR kwam netjes uit op 1:1,2 en met de tuner weer verder terug naar 1:1. De eerste verbindingen binnen Nederland zijn gemaakt en de eerste avond ook een aantal Es (Sporadische E) verbindingen met Spanje, Balearen, Portugal, Roemenië, Hongarije en Finland. Verder een aantal Tropo verbindingen met Engeland. Ook het bakenstation PI7RTD op 70,070 MHz is in Noordwijk goed te ontvangen. De opstelling kan beter, maar houdt het even op een experimentele opstelling. De rapporten zijn goed, maar natuurlijk nooit te vergelijken met de stations die Yagi’s en dergelijke gebruiken. Ook dit is weer een leuk project voor radioamateurs die nog niets hebben voor 4 meter.

Waarom dit artikel? Er worden op internet de mooiste bouwprojecten geplaatst. Deze mis ik vaak in publicaties van afdelingen of de verenigingsbladen. Doe er iets mee, want een ander heeft hier ook profijt van. Verder dank ik Frits PA0FRI voor de toestemming om deze antenne te publiceren.

Naast de Delta Loop voor 6- en 4 mtr is dit een antenne die snel, goedkoop en met weinig materiaal gebouwd kan worden.

73 Jaap PA7DA
